Vollauszug Quadro V6 5D XS (10 kg) mit Silent System, Push to open Silent kompatibel, 350 mm, links und rechts

28,44 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 9332701
Hersteller: Hettich
GTIN/EAN: 4063674508056
Lieferzeit: 6-9 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
UF
Schrank-Breite INFO Schrank-Seitendicke INFO Schub.-Seitendicke INFO
mm mm mm

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  42 mm INFO
=  Schubkasten-Lichte
=  520 mm
INFO

Schubkasten-Lichte
520 mm
+  2 x Schubkasten-Seitendicke
+  27 mm
=  Schubkasten-Breite
=  547 mm
INFO

Hier finden Sie nach Ihren Vorgaben angefertigte Holzschubkästen.

Quadro V6 5D XS (10 kg) mit Silent System, Nennlänge 350 mm

  • Für Holzschubkästen (Schubkastenlänge = Nennlänge - 10mm)
  • Aufschiebemontage mit 2D-Schnäppern für Höhen- und Seitenverstellung, integrierte Tiefenverstellung, integrierte Neigungsverstellung, integrierte Radialverstellung
  • Integrierte Dämpfung Silent System
  • Alle Verstellungen werkzeuglos: Höhenverstellung bis + 3 mm, Seitenverstellung bis +/- 1,5 mm Tiefenverstellung bis + 2/- 1 mm, Neigungsverstellung bis + 4 mm und Radialverstellung bis +/- 1,5 mm
  • Optional: Öffnungssystem Push to open Silent
  • Optional: Synchronisation / Multi-Synchronisation für Push to open Silent
  • Optional: Tablarbodenhalter / Tablarbodenarretierung
  • Belastungsklassen XS (10 kg)
  • Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszügen mit Aufschiebemontage
  • Geeignet für Schubkästen mit Zargendicke bis 16 mm
  • Mindestkorpustiefe = Nennlänge + 3mm
  • Belastbarkeit nach EN 15338, Level 3
  • Stahl verzinkt

Set besteht aus:
1 Stück Auszugsführung Quadro V6 5D, links und rechts

Hinweise:

  • 2D-Schnäpper muss separat bestellt werden
  • Push to open Silent für Quadro V6 5D mit Silent System kann separat bestellt werden
  • Tablarbodenhalter kann separat bestellt werden
  • Synchronisation / Multi-Synchronisation für Push to open Silent kann separat bestellt werden
  • Bei Einsatz des Tablarbodenhalters vermindert sich die Schubkastenlänge um 10 mm (NL - 20 mm)

Für die Befestigung des Holzschubkastens an der Führungsschiene sind zus. Schnäpper als Pflichtzubehör nötig! (siehe Empfehlung)

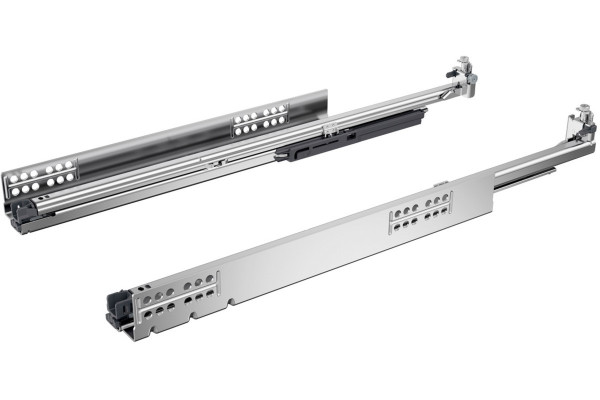

( Abbildung ähnlich )
