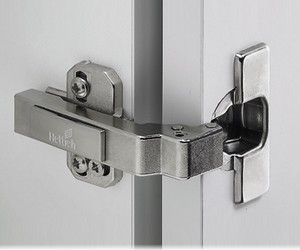

Schnellmontage-Topfscharnier Intermat 9936 W90 für Schränke mit vorgesetzten Stollen

• Öffnungswinkel 95°
• Automatikscharnier mit Aufklipstechnik
• Für Türdicken ab 14 mm bis 28mm
• Topfdurchmesser 35 mm
• Topftiefe 11,1mm
• Mit Schließautomatik
• Integrierte Verstellung für den Türversprung + 2 mm / - 2,5 mm
• Integrierte Fugenverstellung 4 mm
• Höhenverstellung über Montageplatte ± 2 mm
• Scharniertopf: Stahl vernickelt
• Scharnierarm: Zinkdruckguss vernickelt
• Topf T42  zum Anschrauben
• Qualitätseinstufungen nach EN 15570, Level 2

HINWEIS
Ermittlung der erforderlichen Montageplatten-Distanz D und des zu beachtenden Lochreihenabstands X:
In Abhängigkeit von gewünschtem Türversprung, dem Topfabstand C (3 - 7 mm) und der Fuge F sind die Maße aus der Zeichnung bzw. Tabelle zu entnehmen. ( Siehe Bilder )
Die angegebenen Werte für den Lochreihenabstand X beziehen sich auf die Verwendung einer Kreuzmontageplatte.
Für Türversprung 0 mm muss Distanz D = 5 mm gewählt werden

Lochreihenabstand X = 28 mm - Topfabstand C - Fuge F  (X muss größer 20mm sein)

-> Informationen zur Distanz, Auflagen und Mindestfugenberechnung

(Abbildungen ähnlich)

Achtung:
Zur korpusseitigen Befestigung sind zus. Montageplatten als Zubehör nötig ! (siehe Empfehlung)

-> Zubehör für Topfscharniere
