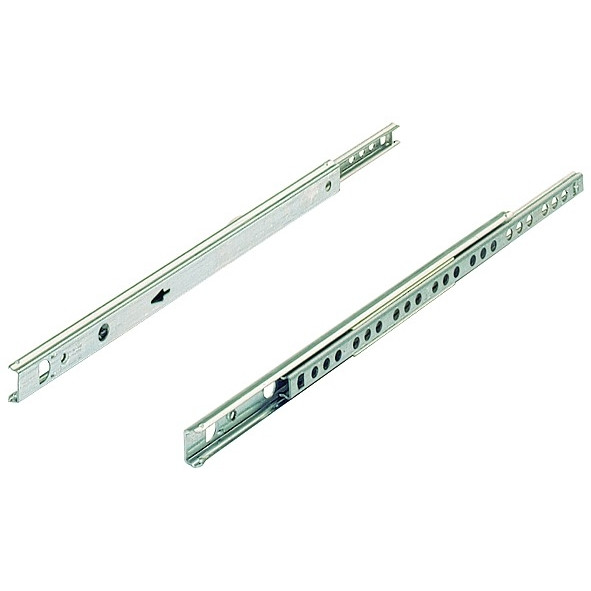

Kugelauszug KA 1730 Teilauszug Nennlänge 550 (Garnitur)

11,47 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.   je 11,47 €
ab 5 Stk.   je 9,39 €
ab 10 Stk.   je 8,76 €
ab 20 Stk.   je 7,26 €
Art.Nr.: 0030769
Hersteller: Hettich
GTIN/EAN: 4023149307690
Bewertungen:
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
KN
Schrank-Breite
mm INFO
Schrank-Seitendicke
mm INFO
Schub.-Seitendicke
mm INFO
Schub.-Nuttiefe
mm INFO

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  20 mm INFO
=  Auszug-Lichte
=  542 mm
INFO

Auszug-Lichte
542 mm
+  2 x Schubkasten-Nuttiefe
+  12 mm
=  Schubkasten-Breite
=  554 mm
INFO

Schubkasten-Breite
554 mm
-  2 x Schubkasten-Seitendicke
-  27 mm
=  Schubkasten-Lichte
=  527 mm
INFO

Kugelauszug KA 1730  550

ACHTUNG !
Die Nennlänge des Kugelauszuges ist nicht die Länge der Auszugsschienen.
Die Schienen haben folgende Längen:
Korpusschiene 342mm / Schubkastenschiene 550mm
Für die Montage wird die Schubkastenschiene an der Schubkastenhinterkante und die Korpusschiene mit der dritten Befestigungsloch beim Systemmaß 37mm ( von Vorderkante Korpus) angeschraubt.

INFO Beachten Sie unsere Hinweise zur Montage.

  • Teilauszug
  • Nennlänge 550
  • Nutbreite: 17mm;   Nuttiefe: 6-7mm
  • Für Schubkastenlänge 550mm
  • Mit zusätzlicher Frontabstützung
  • Belastbarkeit max. 10kg
  • Präzisions-Teilauszug mit Auszugsanschlag und Ausrollsicherung
  • Führungsschiene und Kugelkäfig bilden eine komplette, nicht trennbare Einheit
  • Pfeil zur Kennzeichnung der Einbaurichtung
  • Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden
  • Zwei Schrauben M4 x 9mm zur Befestigung der Führungsschiene am Schubkasten sind jeder Garnitur beigepackt.
  • Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben Durchm. 3,5mm oder mit Direktbefestigungsschrauben Durchm. 6,3mm
  • Belastbarkeit nach EN 15338, Level 1
  • Maß C = 518mm
  • Stahl verzinkt
  • Auszugsverlust EL = 110mm

-> Montageanleitung.pdf

Die Garnitur besteht aus zwei Kugelauszügen und zwei Schrauben M4 x 9mm
