Kugelauszug KA 1730 Teilauszug Nennlänge 500 (Garnitur)

8,54 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.  je 8,54 €
ab 5 Stk.  je 7,64 €
ab 10 Stk.  je 7,14 €
ab 20 Stk.  je 6,84 €
Art.Nr.: 0030768    Hersteller: Hettich
Bewertungen: 4 von 5 Sternen! (4)
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
KN
Schrank-Breite
mm INFO
Schrank-Seitendicke
mm INFO
Schub.-Seitendicke
mm INFO
Schub.-Nuttiefe
mm INFO

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  20 mm INFO
=  Auszug-Lichte
=  542 mm
INFO

Auszug-Lichte
542 mm
+  2 x Schubkasten-Nuttiefe
+  12 mm
=  Schubkasten-Breite
=  554 mm
INFO

Schubkasten-Breite
554 mm
-  2 x Schubkasten-Seitendicke
-   mm
=  Schubkasten-Lichte
=  554 mm
INFO

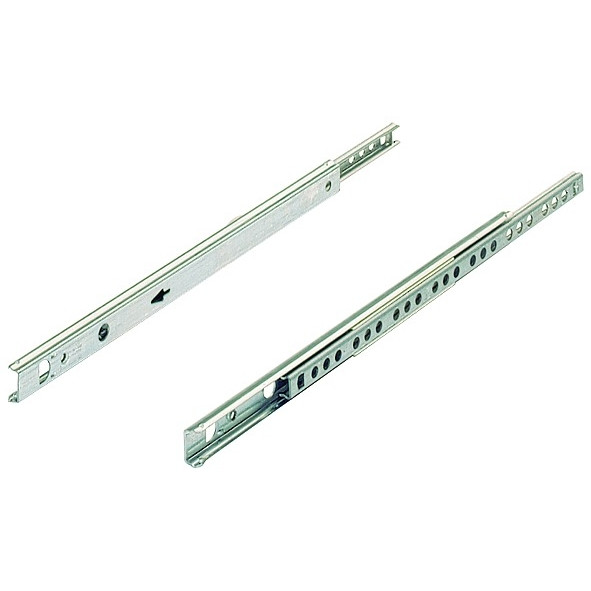

Kugelauszug KA 1730  500

  • Teilauszug
  • Nennlänge 500
  • Nutbreite: 17mm;   Nuttiefe: 6-7mm
  • Für Schubkastenlänge 500mm


ACHTUNG !
Die Nennlänge des Kugelauszuges ist nicht die Länge der Auszugsschienen.
Die Schienen haben folgende Längen:
Korpusschiene 310mm / Schubkastenschiene 500mm
Für die Montage wird die Schubkastenschiene an der Schubkastenhinterkante und die Korpusschiene mit der dritten Befestigungsloch beim Systemmaß 37mm ( von Vorderkante Korpus) angeschraubt.

INFO Beachten Sie unsere Hinweise zur Montage.

  • Belastbarkeit max. 10kg
  • Präzisions-Teilauszug mit Auszugsanschlag und Ausrollsicherung
  • Führungsschiene und Kugelkäfig bilden eine komplette, nicht trennbare Einheit
  • Pfeil zur Kennzeichnung der Einbaurichtung
  • Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden
  • Zwei Schrauben M4 x 9mm zur Befestigung der Führungsschiene am Schubkasten sind jeder Garnitur beigepackt
  • Maß C = 468mm
  • Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben Durchm. 3,5mm oder mit Direktbefestigungsschrauben Durchm. 6,3mm
  • Belastbarkeit nach EN 15338, Level 1
  • Stahl verzinkt
  • Auszugsverlust EL = 98mm

-> Montageanleitung.pdf

Die Garnitur besteht aus zwei Kugelauszügen und zwei Schrauben M4 x 9mm



Wir empfehlen Ihnen noch folgende Produkte:

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

3,5 x 12mm  TX15  Senkkopf  Vollgewinde (1000 St.)

3,5 x 12mm TX15 Senkkopf Vollgewinde (1000 St.)

Anschlagdämpfer transparent  (50 Stück)

Anschlagdämpfer transparent (50 Stück)

Ankörnlehre für Anschraub-Kreuzmontageplatten

Ankörnlehre für Anschraub-Kreuzmontageplatten

Top
Ankörnlehre MultiBlue

Ankörnlehre MultiBlue

Befestigungsschraube Scharniertopf  3,5x16 vernickelt  (200St.)

Befestigungsschraube Scharniertopf 3,5x16 vernickelt (200St.)

Produkteigenschaften

Produktfamilie:
Kugelauszug
Schließeigenschaften:
ohne Schließautomatik
Nennlänge:
NL 500
Auszugsmerkmale:
Teilauszug
Belastbarkeit bis:
10kg

Montageanleitung KA 1730
1.5 MB

Kundenrezensionen:

Unser Unternehmen sammelt über den unabhängigen Dienstleister SHOPVOTE Bewertungen. SHOPVOTE setzt automatische und manuelle Maßnahmen ein, um Bewertungen zu verifizieren. Informationen zur Echtheit von Kundenbewertungen auf SHOPVOTE finden Sie hier.

 am 19.06.2017    Bewertung: 3 von 5 Sternen!
Leider nicht wie abgebildet und in der Bestellung sollte ersichtlich sein das es sich um 1 paar hangelt.
Habe 4 bestellt, nun kamen 4 paar an.
Was natürlich nicht schlecht ist fürs Geld mehr zu bekommen, aber ich hätte sonst nur 2 paar bestellt.
 am 05.03.2012    Bewertung: 5 von 5 Sternen!
Top Ware und sehr schnelle Lieferung!!!
 am 14.11.2011    Bewertung: 1 von 5 Sternen!
In der Einbauanleitung fehlen Maße, die für die Montage wichtig sind
1.die verfügbare Auszuglänge ist nicht angegeben und nicht ersichtlich.
2.dass die Korpusschiene nur 310 mm gegeüber der Ladenschiene mit 500 mm ist, ist auch nicht erkennbar.
3.überfüssige Angaben verwirren nur.
 am 22.04.2010    Bewertung: 5 von 5 Sternen!
richtig prima Ware und Qualität zum fairen Preis. Die technischen Details als Bilder/pdf zur Planung sind absolut klasse!
