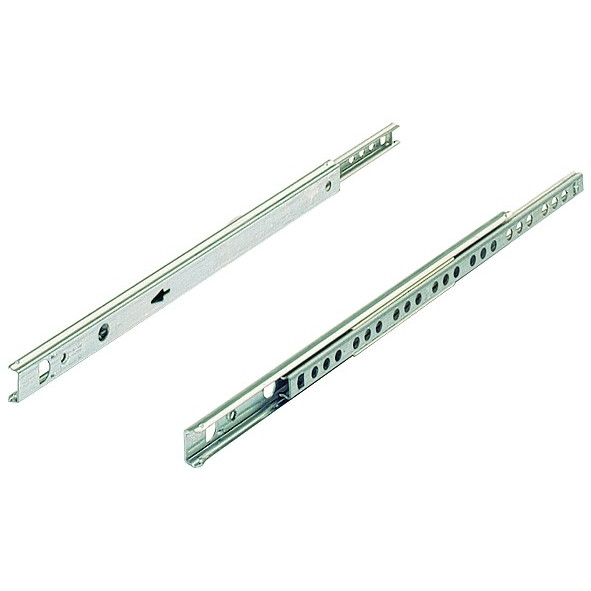

Kugelauszug KA 1730 Teilauszug Nennlänge 200 (Garnitur)

4,69 EURStückpreis 6,21 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.  je 6,21 EUR
ab 5 Stk.  je 5,35 EUR
ab 10 Stk.  je 4,98 EUR
ab 20 Stk.  je 4,69 EUR
Art.Nr.: 0079054
Hersteller: Hettich
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 4-7 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
KN
Schrank-Breite
mm INFO
Schrank-Seitendicke
mm INFO
Schub.-Seitendicke
mm INFO
Schub.-Nuttiefe
mm INFO

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  20 mm INFO
=  Auszug-Lichte
=  542 mm
INFO

Auszug-Lichte
542 mm
+  2 x Schubkasten-Nuttiefe
+  12 mm
=  Schubkasten-Breite
=  554 mm
INFO

Schubkasten-Breite
554 mm
-  2 x Schubkasten-Seitendicke
-  27 mm
=  Schubkasten-Lichte
=  527 mm
INFO

Kugelauszug KA 1730  200

  • Teilauszug
  • Nennlänge 200
  • Nutbreite: 17mm;   Nuttiefe: 6-7mm
  • Für Schubkastenlänge 155 - 210mm

    ACHTUNG !
    Die Nennlänge des Kugelauszuges ist nicht die Länge der Auszugsschienen.
    Die Schienen haben folgende Längen:
    Korpusschiene 150mm / Schubkastenschiene 133mm

    Für die Montage wird die Schubkastenschiene an der Schubkastenhinterkante und die Korpusschiene mit der dritten Befestigungsloch beim Systemmaß 37mm (von Vorderkante Korpus) angeschraubt.

    INFO Beachten Sie unsere Hinweise zur Montage.
  • Belastbarkeit max. 10kg
  • Präzisions-Teilauszug mit Auszugsanschlag und Ausrollsicherung
  • Führungsschiene und Kugelkäfig bilden eine komplette, nicht trennbare Einheit
  • Pfeil zur Kennzeichnung der Einbaurichtung
  • Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden
  • Zwei Schrauben M4 x 9mm zur Befestigung der Führungsschiene am Schubkasten sind jeder Garnitur beigepackt
  • Maß C = 101mm
  • Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben Durchm. 3,5mm oder mit Direktbefestigungsschrauben Durchm. 6,3mm
  • Stahl verzinkt
  • Belastbarkeit nach EN 15338, Level 1
  • Auszugsverlust EL = 32mm

-> Montageanleitung.pdf
-> Weitere Informationen zur Planung und Montage

Die Garnitur besteht aus zwei Kugelauszügen und zwei Schrauben M4 x 9mm


Wir empfehlen Ihnen noch folgende Produkte:

Anschlagdämpfer transparent  (50 Stück)

Anschlagdämpfer transparent (50 Stück)

Ankörnlehre MultiBlue

Ankörnlehre MultiBlue

Befestigungsschraube Scharniertopf  3,5x16 vernickelt  (200St.)

Befestigungsschraube Scharniertopf 3,5x16 vernickelt (200St.)

3,5 x 12mm  TX15  Senkkopf  Vollgewinde (1000 St.)

3,5 x 12mm TX15 Senkkopf Vollgewinde (1000 St.)

3,5 x 16mm  TX15  Senkkopf  Vollgewinde (1000 St.)

3,5 x 16mm TX15 Senkkopf Vollgewinde (1000 St.)

3,5 x 20mm  TX15  Senkkopf  Vollgewinde (1000 St.)

3,5 x 20mm TX15 Senkkopf Vollgewinde (1000 St.)

Produkteigenschaften

Produktfamilie:
Kugelauszug
Schließeigenschaften:
ohne Schließautomatik
Nennlänge:
NL 155 - 210
Auszugsmerkmale:
Teilauszug
Belastbarkeit bis:
10kg
Kugelauszug KA 1730 Teilauszug Nennlänge 200 (Garnitur)
Kugelauszug KA 1730 Teilauszug Nennlänge 200 (Garnitur)
Kugelauszug KA 1730 Teilauszug Nennlänge 200 (Garnitur)
Kugelauszug KA 1730 Teilauszug Nennlänge 200 (Garnitur)
Kugelauszug KA 1730 Teilauszug Nennlänge 200 (Garnitur)
Kugelauszug KA 1730 Teilauszug Nennlänge 200 (Garnitur)

Datei

Montageanleitung KA 1730
1.5 MB
