Kugelauszug KA 1730 Teilauszug Nennlänge 250 (Garnitur)

6,34 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.  je 6,34 €
ab 5 Stk.  je 4,67 €
Art.Nr.: 0079055
Hersteller: Hettich
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
KN
Schrank-Breite
mm INFO
Schrank-Seitendicke
mm INFO
Schub.-Seitendicke
mm INFO
Schub.-Nuttiefe
mm INFO

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  20 mm INFO
=  Auszug-Lichte
=  542 mm
INFO

Auszug-Lichte
542 mm
+  2 x Schubkasten-Nuttiefe
+  12 mm
=  Schubkasten-Breite
=  554 mm
INFO

Schubkasten-Breite
554 mm
-  2 x Schubkasten-Seitendicke
-   mm
=  Schubkasten-Lichte
=  554 mm
INFO

Kugelauszug KA 1730  250

  • Teilauszug
  • Nennlänge 250
  • Nutbreite: 17mm;   Nuttiefe: 6-7mm
  • Für Schubkastenlänge 185 - 260mm

    ACHTUNG !
    Die Nennlänge des Kugelauszuges ist nicht die Länge der Auszugsschienen.
    Die Schienen haben folgende Längen:
    Korpusschiene 182mm / Schubkastenschiene 164mm

    Für die Montage wird die Schubkastenschiene an der Schubkastenhinterkante und die Korpusschiene mit der dritten Befestigungsloch beim Systemmaß 37mm (von Vorderkante Korpus) angeschraubt.

    INFO Beachten Sie unsere Hinweise zur Montage.
  • Belastbarkeit max. 10kg
  • Präzisions-Teilauszug mit Auszugsanschlag und Ausrollsicherung
  • Führungsschiene und Kugelkäfig bilden eine komplette, nicht trennbare Einheit
  • Pfeil zur Kennzeichnung der Einbaurichtung
  • Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden
  • Zwei Schrauben M4 x 9mm zur Befestigung der Führungsschiene am Schubkasten sind jeder Garnitur beigepackt
  • Maß C = 132mm
  • Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben Durchm. 3,5mm oder mit Direktbefestigungsschrauben Durchm. 6,3mm
  • Stahl verzinkt
  • Belastbarkeit nach EN 15338, Level 1
  • Auszugsverlust EL = 44mm

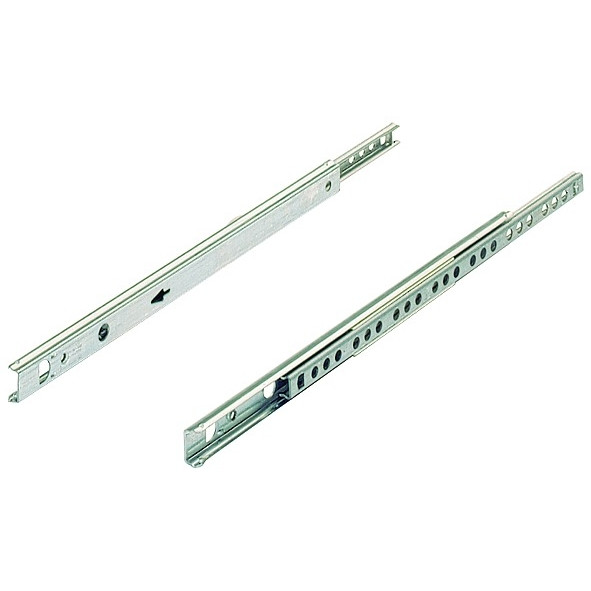

( Abbildung ähnlich )

-> Montageanleitung.pdf

Die Garnitur besteht aus zwei Kugelauszügen und zwei Schrauben M4 x 9mm
