Hettich
Hettich

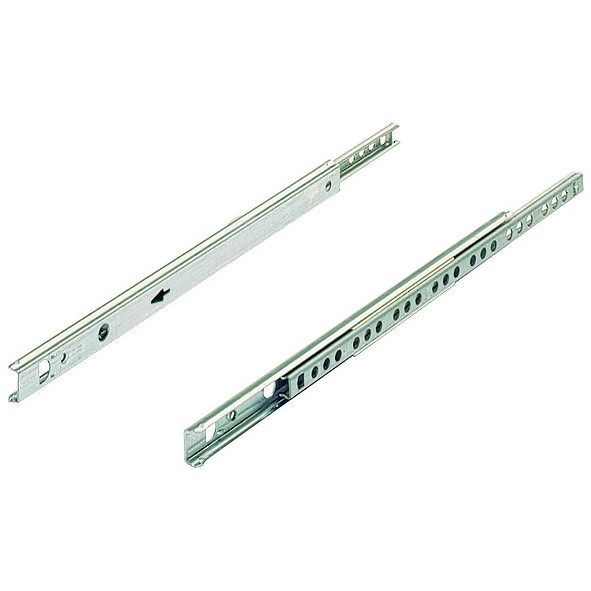

Kugelauszug KA 1730 Teilauszug Nennlänge 300 (Garnitur)

Art.Nr.: 0030765
Hersteller-Nr.: 0030765
GTIN/EAN: 4023149307652

Teilauszug Nutbreite: 17mm;   Nuttiefe: 6-7mm - für Schubkastenlänge 185 - 305mm - Belastbarkeit 10kg

Kugelauszug KA 1730 Teilauszug Nennlänge 300 (Garnitur)
Kugelauszug KA 1730 Teilauszug Nennlänge 300 (Garnitur)
Kugelauszug KA 1730 Teilauszug Nennlänge 300 (Garnitur)
Kugelauszug KA 1730 Teilauszug Nennlänge 300 (Garnitur)
Kugelauszug KA 1730 Teilauszug Nennlänge 300 (Garnitur)
Kugelauszug KA 1730 Teilauszug Nennlänge 300 (Garnitur)
Kugelauszug KA 1730 Teilauszug Nennlänge 300 (Garnitur)
Kugelauszug KA 1730 Teilauszug Nennlänge 300 (Garnitur)
Kugelauszug KA 1730 Teilauszug Nennlänge 300 (Garnitur)
Kugelauszug KA 1730 Teilauszug Nennlänge 300 (Garnitur)
Kugelauszug KA 1730 Teilauszug Nennlänge 300 (Garnitur)
Kugelauszug KA 1730 Teilauszug Nennlänge 300 (Garnitur)
Berechnungshilfe zum Festlegen der Schubkastenbreite.
KN
Schrank-Breite
mm INFO
Schrank-Seitendicke
mm INFO
Schub.-Seitendicke
mm INFO
Schub.-Nuttiefe
mm INFO

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  20 mm INFO
=  Auszug-Lichte
=  542 mm
INFO

Auszug-Lichte
542 mm
+  2 x Schubkasten-Nuttiefe
+  12 mm
=  Schubkasten-Breite
=  554 mm
INFO

Schubkasten-Breite
554 mm
-  2 x Schubkasten-Seitendicke
-  27 mm
=  Schubkasten-Lichte
=  527 mm
INFO
7,34 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 3-5 Tage*
Staffelpreise
ab 1 Stk.
je 7,34 €
ab 5 Stk.
je 6,35 €
ab 10 Stk.
je 5,98 €
ab 20 Stk.
je 5,44 €
In den Warenkorb
  • Produktbeschreibung
  • Rezensionen2
  • Downloads
  • Hersteller Informationen

Kugelauszug KA 1730  300

  • Teilauszug
  • Nennlänge 300
  • Nutbreite: 17mm;   Nuttiefe: 6-7mm
  • Für Schubkastenlänge 185 - 305mm

    ACHTUNG !
    Die Nennlänge des Kugelauszuges ist nicht die Länge der Auszugsschienen.
    Die Schienen haben folgende Längen:
    Korpusschiene 182mm / Schubkastenschiene 185mm

    Für die Montage wird die Schubkastenschiene an der Schubkastenhinterkante und die Korpusschiene mit der dritten Befestigungsloch
    beim Systemmaß 37mm ( von Vorderkante Korpus) angeschraubt.

    INFO Beachten Sie unsere Hinweise zur Montage.
  • Belastbarkeit max. 10kg
  • Präzisions-Teilauszug mit Auszugsanschlag und Ausrollsicherung
  • Führungsschiene und Kugelkäfig bilden eine komplette, nicht trennbare Einheit
  • Pfeil zur Kennzeichnung der Einbaurichtung
  • Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden
  • Zwei Schrauben M4 x 9mm zur Befestigung der Führungsschiene am Schubkasten sind jeder Garnitur beigepackt
  • Maß C = 153mm
  • Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben Durchm. 3,5mm oder mit Direktbefestigungsschrauben Durchm. 6,3mm
  • Stahl verzinkt
  • Belastbarkeit nach EN 15338, Level 1
  • Auszugsverlust EL = 44mm

-> Montageanleitung.pdf

Die Garnitur besteht aus zwei Kugelauszügen und zwei Schrauben M4 x 9mm

Produkteigenschaften
Produktfamilie:Kugelauszug
Schließeigenschaften:ohne SchließautomatikDas Scharnier / Die Auszugsführung verfügt über keine Dämpfung und keine Schließfeder. Das Möbelbauteil bleibt in jeder Position stehen. Nutzbar für z.B. Push to open Anwendungen.
Nennlänge:NL 185 - 305
Auszugsmerkmale:Teilauszug
Belastbarkeit bis:10kg
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
