Kugelauszug KA 270 Teilauszug 350 (Garnitur)

6,18 €
inkl. 19 % MwSt. zzgl. Versandkosten
Art.Nr.: 0025155    Hersteller: Hettich
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 7-10 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
KN
Schrank-Breite
mm INFO
Schrank-Seitendicke
mm INFO
Schub.-Seitendicke
mm INFO
Schub.-Nuttiefe
mm INFO

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  20 mm INFO
=  Auszug-Lichte
=  542 mm
INFO

Auszug-Lichte
542 mm
+  2 x Schubkasten-Nuttiefe
+  12 mm
=  Schubkasten-Breite
=  554 mm
INFO

Schubkasten-Breite
554 mm
-  2 x Schubkasten-Seitendicke
-   mm
=  Schubkasten-Lichte
=  554 mm
INFO

Kugelauszug KA 270

  • Teilauszug
  • Nennlänge 350mm
  • Nutbreite: 27mm;   Nuttiefe: 6-7mm
  • Für Schubkastenlänge 230 - 350mm
  • Länge Korpusschiene 214mm
  • Länge Schubkastenschiene 222mm
  • Belastbarkeit 12kg nach EN 15338, Level1
  • Präzisions-Teilauszug mit Auszugsanschlag und Ausrollsicherung
  • Führungsschiene und Kugelkäfig bilden eine komplette, nicht trennbare Einheit
  • Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden
  • Zwei Schrauben M4 x 9mm zur Befestigung der Führungsschiene am Schubkasten sind jeder Garnitur beigepackt.
  • Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben Durchm. 3,5mm oder mit Direktbefestigungsschrauben Durchm. 6,3mm.
  • Stahl verzinkt

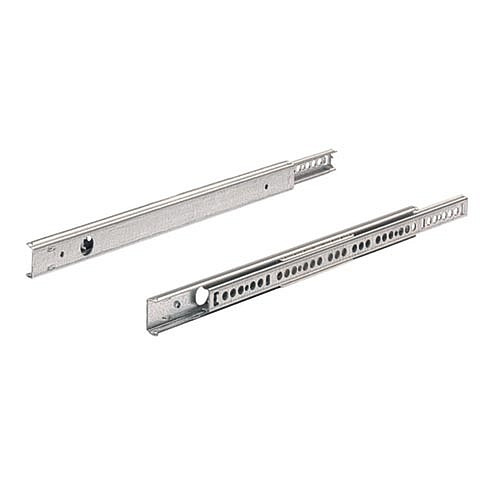

Die Garnitur besteht aus zwei Kugelauszügen und zwei Schrauben M4 x 9mm

( Abbildung ähnlich )



Wir empfehlen Ihnen noch folgende Produkte:

Anschlagdämpfer transparent  (50 Stück)

Anschlagdämpfer transparent (50 Stück)

Anschlagdämpfer zum Eindrücken weiß  (20 Stück)

Anschlagdämpfer zum Eindrücken weiß (20 Stück)

Anschlagdämpfer zum Eindrücken transparent  (20 Stück)

Anschlagdämpfer zum Eindrücken transparent (20 Stück)

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Direktbefestigungsschraube 6,3 x 10,5   Torx20   (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 Torx20 (100 St.)

Direktbefestigungsschraube 6,3 x 14   Torx20   (100 St.)

Direktbefestigungsschraube 6,3 x 14 Torx20 (100 St.)

Direktbefestigungsschraube 6,3 x 11,5   Torx20   (100 St.)

Direktbefestigungsschraube 6,3 x 11,5 Torx20 (100 St.)

Produkteigenschaften

Produktfamilie:
Kugelauszug
Schließeigenschaften:
ohne Schließautomatik
Nennlänge:
NL 230 - 350
Auszugsmerkmale:
Teilauszug
Belastbarkeit bis:
12kg
