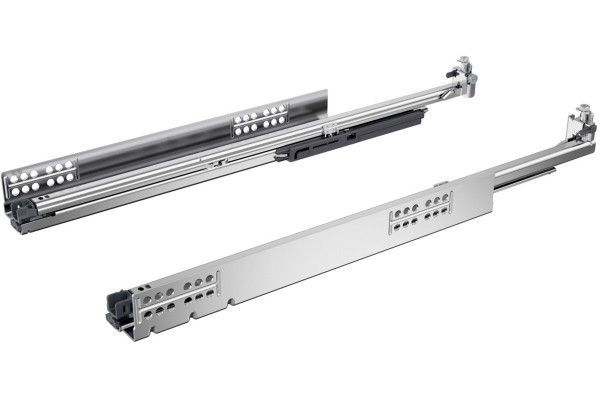

Quadro V6 5D XS (30 kg) mit Silent System, Nennlänge 450 mm

• Für Holzschubkästen (Schubkastenlänge = Nennlänge - 10mm)
• Aufschiebemontage mit 2D-Schnäppern für Höhen- und Seitenverstellung, integrierte Tiefenverstellung, integrierte Neigungsverstellung, integrierte Radialverstellung
• Integrierte Dämpfung Silent System
• Alle Verstellungen werkzeuglos: Höhenverstellung bis + 3 mm, Seitenverstellung bis +/- 1,5 mm Tiefenverstellung bis + 2/- 1 mm, Neigungsverstellung bis + 4 mm und Radialverstellung bis +/- 1,5 mm
• Optional: Öffnungssystem Push to open Silent
• Optional: Synchronisation / Multi-Synchronisation für Push to open Silent
• Optional: Tablarbodenhalter / Tablarbodenarretierung
• Belastungsklassen M (30 kg)
• Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszügen mit Aufschiebemontage
• Geeignet für Schubkästen mit Zargendicke bis 16 mm
• Mindestkorpustiefe = Nennlänge + 3mm
• Belastbarkeit nach EN 15338, Level 3
• Stahl verzinkt

Set besteht aus:
1 Stück Auszugsführung Quadro V6 5D, links und rechts

Hinweise:

• 2D-Schnäpper muss separat bestellt werden
• Push to open Silent für Quadro V6 5D mit Silent System kann separat bestellt werden
• Tablarbodenhalter kann separat bestellt werden
• Synchronisation / Multi-Synchronisation für Push to open Silent kann separat bestellt werden
• Bei Einsatz des Tablarbodenhalters vermindert sich die Schubkastenlänge um 10 mm (NL - 20 mm)

Für die Befestigung des Holzschubkastens an der Führungsschiene sind zus. Schnäpper als Pflichtzubehör nötig! (siehe Empfehlung)

( Abbildung ähnlich )
