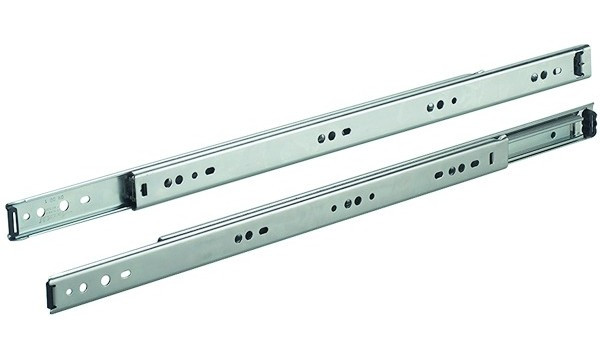

Kugel-Vollauszüge ACCURIDE 2601  200mm

• Vollauszug.
• Für Bodenvarianten genutet, gefälzt oder aufgesetzt einsetzbar.
• Belastbarkeit bis zu 16kg.
• Stahl chromatiert.
• Seitliche Montage.
• Schienenbreite 12,7mm / Einbaubreite 12,9 bis 13,2mm.
• Schienengesamtlänge 200mm.
• Auszugsweg: 209mm.
• Mit Ausrollsicherung.
• Eine Garnitur besteht aus zwei Kugelauszügen.

Berechnung der Einbaubreite: Für eine optimale Leistung muss +0,2mm bis +0,5mm der Schienen-Nenndicke zugeben werden, z.B. bei einer Schiene mit einer Nenndicke von 12,7mm sollte eine Einbaubreite von 12,9mm bis 13,2mm gegeben sein.

Für die Befestigung am Korpus und am Holzschubkasten empfehlen wir Panhead-Schrauben ø 4,0. Der Schraubenkopf darf eine maximale Höhe von 2,5mm und einen max. Durchmesser von 9,6mm nicht überschreiten um die Funktion der Schiene nicht zu beeinträchtigen. ( Schrauben sind nicht beinhaltet )
