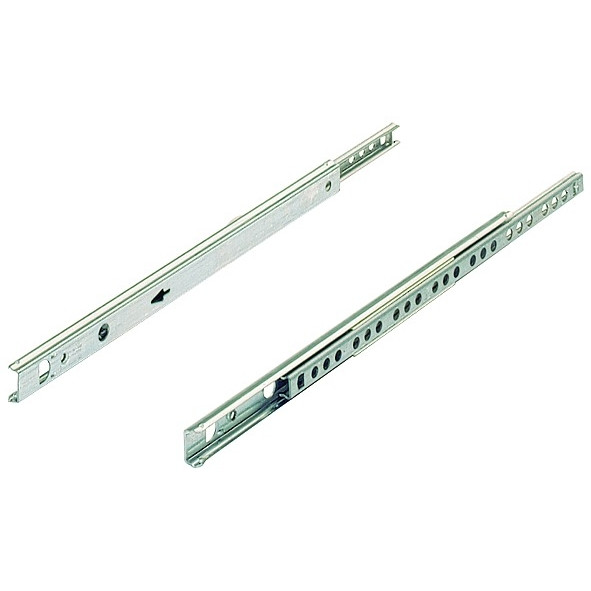

Kugelauszug KA 1730 Teilauszug Nennlänge 350 (Garnitur)

7,58 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.   je 7,58 €
ab 5 Stk.   je 6,60 €
ab 12 Stk.   je 6,25 €
ab 20 Stk.   je 5,71 €
Art.Nr.: 0071835
Hersteller: Hettich
GTIN/EAN: 4023149718359
Bewertungen:
Für weitere Informationen besuchen Sie bitte die Artikelseite des Herstellers.
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
KN
Schrank-Breite
mm INFO
Schrank-Seitendicke
mm INFO
Schub.-Seitendicke
mm INFO
Schub.-Nuttiefe
mm INFO

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  20 mm INFO
=  Auszug-Lichte
=  542 mm
INFO

Auszug-Lichte
542 mm
+  2 x Schubkasten-Nuttiefe
+  12 mm
=  Schubkasten-Breite
=  554 mm
INFO

Schubkasten-Breite
554 mm
-  2 x Schubkasten-Seitendicke
-  27 mm
=  Schubkasten-Lichte
=  527 mm
INFO

Kugelauszug KA 1730  350

  • Teilauszug
  • Nennlänge 350
  • Nutbreite: 17mm;   Nuttiefe: 6-7mm
  • Für Schubkastenlänge 220 - 355mm
  • ACHTUNG !
    Die Nennlänge des Kugelauszuges ist nicht die Länge der Auszugsschienen.
    Die Schienen haben folgende Längen:
    Korpusschiene 214mm / Schubkastenschiene 217mm
    Für die Montage wird die Schubkastenschiene an der Schubkastenhinterkante und die Korpusschiene mit der dritten Befestigungsloch beim Systemmaß 37mm ( von Vorderkante Korpus) angeschraubt.

    INFO Beachten Sie unsere Hinweise zur Montage.

  • Belastbarkeit max. 10kg
  • Präzisions-Teilauszug mit Auszugsanschlag und Ausrollsicherung
  • Führungsschiene und Kugelkäfig bilden eine komplette, nicht trennbare Einheit
  • Pfeil zur Kennzeichnung der Einbaurichtung
  • Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden
  • Zwei Schrauben M4 x 9mm zur Befestigung der Führungsschiene am Schubkasten sind jeder Garnitur beigepackt
  • Maß C = 185mm
  • Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben Durchm. 3,5mm oder mit Direktbefestigungsschrauben Durchm. 6,3mm
  • Stahl verzinkt
  • Belastbarkeit nach EN 15338, Level 1
  • Auszugsverlust EL = 56mm

-> Montageanleitung.pdf

Die Garnitur besteht aus zwei Kugelauszügen und zwei Schrauben M4 x 9mm


Angaben zur Produktsicherheit
Hersteller: Hettich Holding GmbH & Co. oHG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern - Germany
Webseite: web.hettich.com

Wir empfehlen Ihnen noch folgende Produkte:

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

3,5 x 12mm  TX15  Senkkopf  Vollgewinde (1000 St.)

3,5 x 12mm TX15 Senkkopf Vollgewinde (1000 St.)

Anschlagdämpfer transparent  (50 Stück)

Anschlagdämpfer transparent (50 Stück)

Ankörnlehre für Anschraub-Kreuzmontageplatten

Ankörnlehre für Anschraub-Kreuzmontageplatten

Top
Ankörnlehre MultiBlue

Ankörnlehre MultiBlue

Befestigungsschraube Scharniertopf  3,5x16 vernickelt  (200St.)

Befestigungsschraube Scharniertopf 3,5x16 vernickelt (200St.)

Produkteigenschaften

Produktfamilie:
Kugelauszug
Schließeigenschaften:
ohne Schließautomatik
Nennlänge:
NL 220 - 355
Auszugsmerkmale:
Teilauszug
Belastbarkeit bis:
10kg

Montageanleitung KA 1730
1.5 MB
