Kugelauszug KA 1730 Teilauszug Nennlänge 380 (Garnitur)

6,85 €
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.  je 6,85 €
ab 5 Stk.  je 5,99 €
ab 10 Stk.  je 5,69 €
ab 20 Stk.  je 5,27 €
Art.Nr.: 0071836    Hersteller: Hettich
Bewertungen: 4 von 5 Sternen! (4)
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Lieferzeit: 3-5 Tage*
Berechnungshilfe zum Festlegen der Schubkastenbreite.
KN
Schrank-Breite
mm INFO
Schrank-Seitendicke
mm INFO
Schub.-Seitendicke
mm INFO
Schub.-Nuttiefe
mm INFO

Daraus ergeben sich folgende Berechnungen:
Schrank-Breite
600 mm
-  2 x Schrank-Seitendicke
-  38 mm
=  Schrank-Lichte
=  562 mm
INFO

Schrank-Lichte
562 mm
-  2 x Einbaubreite (EB)
-  20 mm INFO
=  Auszug-Lichte
=  542 mm
INFO

Auszug-Lichte
542 mm
+  2 x Schubkasten-Nuttiefe
+  12 mm
=  Schubkasten-Breite
=  554 mm
INFO

Schubkasten-Breite
554 mm
-  2 x Schubkasten-Seitendicke
-   mm
=  Schubkasten-Lichte
=  554 mm
INFO

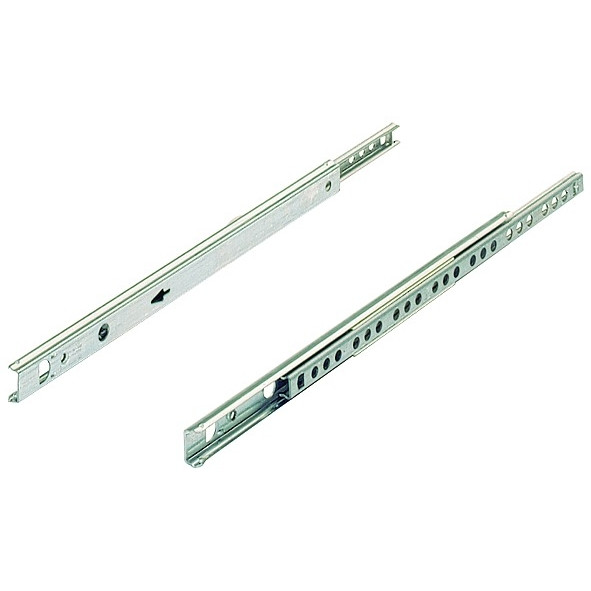

Kugelauszug KA 1730  380

  • Teilauszug
  • Nennlänge 380
  • Nutbreite: 17mm;   Nuttiefe: 6-7mm
  • Für Schubkastenlänge 250 - 390mm

    ACHTUNG !
    Die Nennlänge des Kugelauszuges ist nicht die Länge der Auszugsschienen.
    Die Schienen haben folgende Längen:
    Korpusschiene 246mm / Schubkastenschiene 241mm
    Für die Montage wird die Schubkastenschiene an der Schubkastenhinterkante und die Korpusschiene mit der dritten Befestigungsloch beim Systemmaß 37mm ( von Vorderkante Korpus) angeschraubt.


    INFO Beachten Sie unsere Hinweise zur Montage!
  • Belastbarkeit max. 10kg
  • Präzisions-Teilauszug mit Auszugsanschlag und Ausrollsicherung
  • Führungsschiene und Kugelkäfig bilden eine komplette, nicht trennbare Einheit
  • Pfeil zur Kennzeichnung der Einbaurichtung
  • Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden
  • Zwei Schrauben M4 x 9mm zur Befestigung der Führungsschiene am Schubkasten sind jeder Garnitur beigepackt
  • Stahl verzinkt
  • Belastbarkeit nach EN 15338, Level 1
  • Auszugsverlust EL = 68mm
  • Maß C  = 209mm

Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben Durchm. 3,5mm oder mit Direktbefestigungsschrauben Durchm. 6,3mm

-> Montageanleitung.pdf

Die Garnitur besteht aus zwei Kugelauszügen und zwei Schrauben M4 x 9mm



Wir empfehlen Ihnen noch folgende Produkte:

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 10,5 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

Direktbefestigungsschraube 6,3 x 14 (100 St.)

3,5 x 12mm  TX15  Senkkopf  Vollgewinde (1000 St.)

3,5 x 12mm TX15 Senkkopf Vollgewinde (1000 St.)

Anschlagdämpfer transparent  (50 Stück)

Anschlagdämpfer transparent (50 Stück)

Ankörnlehre für Anschraub-Kreuzmontageplatten

Ankörnlehre für Anschraub-Kreuzmontageplatten

Top
Ankörnlehre MultiBlue

Ankörnlehre MultiBlue

Befestigungsschraube Scharniertopf  3,5x16 vernickelt  (200St.)

Befestigungsschraube Scharniertopf 3,5x16 vernickelt (200St.)

3,5 x 16mm  TX15  Senkkopf  Vollgewinde (1000 St.)

3,5 x 16mm TX15 Senkkopf Vollgewinde (1000 St.)

Produkteigenschaften

Produktfamilie:
Kugelauszug
Schließeigenschaften:
ohne Schließautomatik
Nennlänge:
NL 250 - 390
Auszugsmerkmale:
Teilauszug
Belastbarkeit bis:
10kg

Montageanleitung KA 1730
1.5 MB

Kundenrezensionen:

Unser Unternehmen sammelt über den unabhängigen Dienstleister SHOPVOTE Bewertungen. SHOPVOTE setzt automatische und manuelle Maßnahmen ein, um Bewertungen zu verifizieren. Informationen zur Echtheit von Kundenbewertungen auf SHOPVOTE finden Sie hier.

 am 06.01.2014    Bewertung: 4 von 5 Sternen!
Artikel wie beschrieben, lies sich problemlos einbauen, Schienen laufen sehr gut. Danke!
 am 12.08.2010    Bewertung: 4 von 5 Sternen!
Ware ist schnell und korrekt geliefert wurden
 am 07.07.2010    Bewertung: 4 von 5 Sternen!
Sehr gute Preiswerte Lösung um Schubladen mit geringem Gewicht (Geringes Gewicht des Inhalts) zu konstruieren.
Auf Luxus wie Soft Einzug oder ähnliches muss natürlich verzichtet werden. Dafür ist aber ein Widerstand bei Vollauszug zu verspüren
der die Schublade bei Vollöffnung ausgezogen hält.
 am 11.11.2009    Bewertung: 4 von 5 Sternen!
Wahre entspricht das erwartete.
