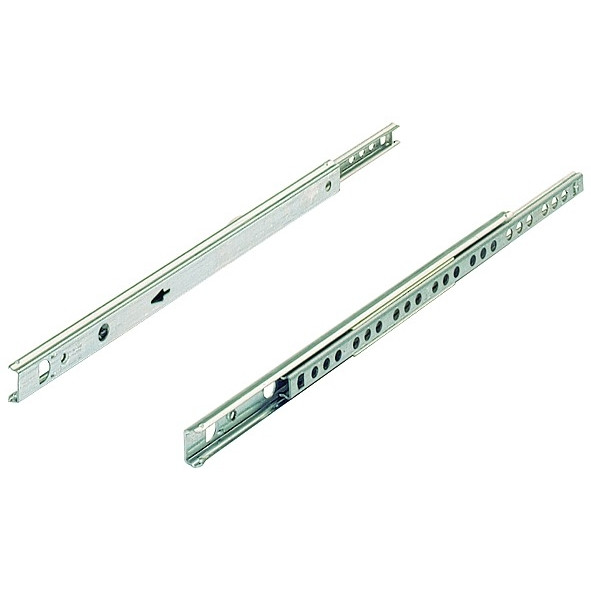

Kugelauszug KA 1730  400

• Teilauszug
• Nennlänge 400
• Nutbreite: 17mm;   Nuttiefe: 6-7mm
• Für Schubkastenlänge 250 - 410mm

  ACHTUNG !
  Die Nennlänge des Kugelauszuges ist nicht die Länge der Auszugsschienen.
  Die Schienen haben folgende Längen:
  Korpusschiene 246mm / Schubkastenschiene 249mm
  Für die Montage wird die Schubkastenschiene an der Schubkastenhinterkante und die Korpusschiene mit der dritten Befestigungsloch beim Systemmaß 37mm ( von Vorderkante Korpus) angeschraubt.

  Beachten Sie unsere Hinweise zur Montage.
• Belastbarkeit max. 10kg
• Präzisions-Teilauszug mit Auszugsanschlag und Ausrollsicherung
• Führungsschiene und Kugelkäfig bilden eine komplette, nicht trennbare Einheit
• Pfeil zur Kennzeichnung der Einbaurichtung
• Für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden
• Zwei Schrauben M4 x 9mm zur Befestigung der Führungsschiene am Schubkasten sind jeder Garnitur beigepackt
• Maß C = 217mm
• Befestigung der Führungsschiene am Korpus mit Senkkopfschrauben Durchm. 3,5mm oder mit Direktbefestigungsschrauben Durchm. 6,3mm (nicht enthalten)
• Stahl verzinkt
• Belastbarkeit nach EN 15338, Level 1
• Auszugsverlust EL = 68mm

-> Montageanleitung.pdf

Die Garnitur besteht aus zwei Kugelauszügen und zwei Schrauben M4 x 9mm
